ZDLM电子式电动套筒调节阀

ZDLM电子式电动套筒调节阀

ZDLM电动套筒调节阀概述

ZDLM电动套筒调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。

电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制调节阀开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特ZDLM点。控制精度和性能比DKZ型有明显提高。

电动套筒调节阀的阀芯为流体压力平衡型阀芯。而电动单座调节阀的阀芯为流体压力不平衡型阀芯,所以电动套筒调节阀更能适应压差较大的场合。在有些场合可以代替电动单座调节阀

ZDLM电动套筒调节阀应用

ZDLM套筒调节阀具有稳定性好,不易产生震动,噪音低,对温度敏感等特点,单密封型电子式电动套筒调节阀适用于泄漏要求较严,压差不大的干净介质场合。双密封型电子式电动套筒调节阀适用于泄漏要求不严,压差较大的干净介质场合。小孔节流型,可作低噪音阀使用。电子式电动套筒调节阀广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

ZDLM电动套筒调节阀技术参数

公称通径mm 25 32 40 50 65 80 100 125 150 200 250 300
阀座通径mm 26 32 40 50 66 80 100 125 150 200 250 300
 额定流量系数kv

直线型 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 10 16 25 40 63 100 160 250 400 630 1000 1600
公称压力(MPa) 0.6,1.6, 2.5, 4.0, 6.4
行程(mm) 16 25 40 60 100
流量特性 直线,等百分比,快开
工作温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰尺寸 符合JB78-59、JB79-59,JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产
阀体材质  WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀芯材质 1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
阀体型式 直通套筒铸造球型阀
上阀盖型式 普通式(常温),热片式(中温),长颈式(低温)
配用电动执行
机构型号
PSL PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 361LSA-20 361LSB-30 361LSB-50 361LSC-65 361LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-50

注:1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决

ZDLM电动套筒调节阀执行机构技术参数

型号 额定输出力N 速度mm/s 技术参数
PSL 361L PSL 361L PSL 361L PSL 361L
201 361LSA-08
361LXA-08
1000 800
800
0.25 4.2
4.2
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄
202 361LSA-20
361LXA-20
2000 2000
2000
0.50 2.1
2.1
204 361LSB-30
361LXB-30
4500 3000
3000
0.50 3.5
3.5
208 361LSB-50
361LXB-50
8000 5000
5000
1.00 1.7
1.7
312 361LSC-65 12000 6500 0.60 2.8
325 361LSC-99 25000 10000 1.0 2.0

ZDLM电动套筒调节阀性能指标

项目 指标值
基本误差% 配361L 2.0; 配PSL 0.1
回差% 2.5
死区% 1.0
始终点偏差% 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
可调范围 30:1
额定行程偏差% 2.5
允许泄量L/H 单密封符合JB/T7387-94 IV级 小于阀的额定容量×10-4
双密封符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3

ZDLM电动套筒调节阀允许压差

公称通径(mm) 25 40 50 65 80 100 150 200 250 300
阀座直径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
执行机构 允许压差△P(MPa)
配PSL PSL202 6.4
3.14
6.4
1.92
6.4
1.23
5.1
0.78

PSL204   4.31 2.76 1.76 6.4
1.04
6.4
0.69
5.62
0.44

PSL208         1.86 1.23 0.78 6.4
0.50
5.31
0.35
3.97
0.20

PSL320               1.26

0.87 0.49 6.4
0.32
4.14
0.22
配361L 361LSA-20 6.4
3.14
6.4
1.92
6.4
1.23
6.4
0.78

361LSB-50         6.4
1.16
6.4
0.76
6.25
0.49

361LSC-65               6.4
0.64
4.32
0.41
3.23
0.28

361LSC-99               0.63 0.44 0.25 3.31
0.16
0.27
0.11

注:1.同一格内上排为双密封型允许压差,下排为单密封型允许压差。
    2.实际配置需根据具体工艺参数确定。如果允许压差一清楚或大工作压差超出列表范围,请与我们联系,采取适当方法可解决

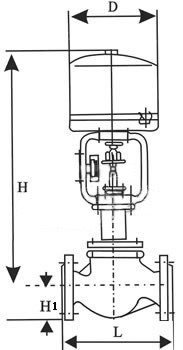

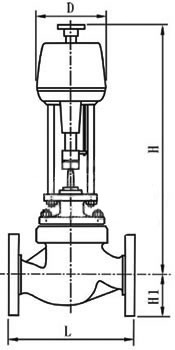

ZDLM电动套筒调节阀外形尺寸 mm

ZDLM电动套筒调节阀
配PSL执行机构
ZDLM电动套筒调节阀
配361执行机构
公通径(mm) 25 40 50 65 80 100 150 200 250 300
L(mm) PN1.6MPa 184 222 254 276 298 352 451 600 720 820
PN4.0MPa 197 235 267 292 317 368 473 600 760 850
PN6.4MPa 210 251 286 311 337 394 508 650 800 870
H1(mm) 72 87 92 105 110 127 174 209 300 350
配PSL H(mm) 普通型 750 765 767 845 857 875 1025 1045 1252 1545
散热片型 900 930 937 1025 1042 1085 1285 1305 1805 1825
D(mm) 176 225
重量(KG) 23.5 33.5 40.5 69 84 112 189 262 415 635
配361L H(mm) 普通型 513 650 652 770 782 800 1080 1125 1345 1365
散热片型 663 815 822 950 967 1010 1340 1385 1625 1645
D(mm) 225 310
重量(KG) 31 49 56 84 99 127 242 315 463 683
