ZAZM套筒式耐高温电动调节阀概述

ZAZM型耐高温电动调节阀（简称耐高温调节阀）是由套筒调节阀本体和DKZ直行程机械式电动执行机构组成。它接受调节仪表来的信号，改变被调介质的流量或压力，使被调介质的工艺参数（温度、压力、流量、液位）达到需要值。

耐高温电动调节阀广泛用于电力、冶金、石油、化工、轻纺、制药、造纸等工业的自动化控制中。ZAZM型 耐高温电动调节阀配用电动操作器、伺服放大器用于远程控制，实现精确自动调节。

ZAZM套筒式耐高温电动调节阀型号定义

ZAZ：直行程Ⅲ型电执行机构，M：套筒调节阀 -□□：压力级别：如16：1.6MPa，40：4.0MPa， K（B）电开（关）式 ZAZMQ-K（B） Q：调节切断型 （阀芯夹增强PTFE） ZAZM-K（B）G G：高温型 ZAZM-K（B）W W：波纹管密封型 ZAZMK（B）J J：夹套保温型 ZAZM-K（B）S S：散热型 ZAZM-K（B）WS WS：波纹管密封散热型

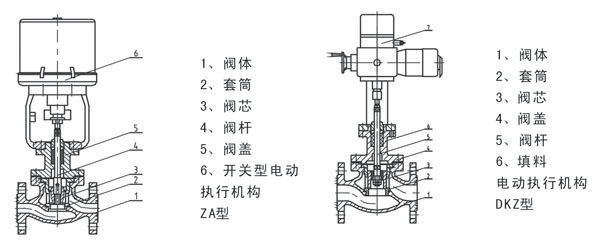

ZAZM套筒式耐高温电动调节阀结构图



ZAZM套筒式耐高温电动调节阀性能参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量 系数KV	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L（mm）		16		25			40			60
配用执行机构		DKZ-310		DKZ-310			DKZ-410			DKZ-410/510
公称通径DN（mm）		250		300			350			DN300或DN350 应尽量选用双座 或角行程阀
额定流量 系数KV	直线	1000		1650			2160
	等百分比	900		1500			2000
额定行程L（mm）		100
配用执行机构		DKZ-510
输入信号		4-20mA
电源		220V 50HZ（380V须特别指明）
固有流量特性		直线、等百分比（优先选用）
固有可调比R		50
允许泄漏量		硬阀芯平衡型：Ⅲ级、Ⅳ级软阀芯：Ⅵ级
公称压力 PN	MPa	1.6，2.5，4.0，6.4（6.3）/2.0，5.0，11.0，15.0
	Bar	16，25，40，64（63），100，160/20，50，110，150
	Lb	ANSI:Class150、 Class300、 Class600、 Class900
工作温度 （℃）	常温型	-20～200、-40～250、-60～250
	散热型	-40～450、-60～450
	高温型	450～560（使用高温材料）
	低温型	-60～-100、-100～-200、-200～-250
	调节切断型	-40～150（阀芯夹PTFE）-60～200（阀芯夹增强PTFE）（压差大时不能使用软密封）

ZAZM套筒式耐高温电动调节阀外形连接尺寸

DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H1		490					540			625
L	PN16 PN40	150	160	180	200	230	290	310	350	400	480	600
	PN64	230	230	260	260	300	340	380	430	500	550	650
H2	标准型	180	184	220	230	245	305	312	312	412	450	520
	散热 高温型	230	234	270	280	295	365	372	372	512	550	650
	波纹管 密封型	230	234	270	280	295	385	385	385	550	550	680
重 量 Kg	PN16	50	55	68	75	86	97	105	125	138	185	395
	PN40	50	55	78	91	97	108	127	146	168	255	455
	PN64	55	65	87	105	112	116	147	175	195	295	525
