Q44F三通衬氟球阀
Q44F三通衬氟球阀品概述：
Q44F三通衬氟球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。（如下L型流向图）
Q44F三通衬氟球阀要性能范围：
|
公称压力 PN(MPa) |
试验压力 | ||
| 壳体 | 高压液密封 | 低压液密封 | |
| 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| CLASS150 | 3.0 | 2.2 | |
| 适用工况 | 适用介质 | 水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
| 适用温度 | -28～350℃ | ||
| 应用规范 | 连接法兰 |
JB79-59 GB9113、 HG20592-97、ANSI B16.5 |
|
| 检验试验 | JB/T 9092-99 、API598 | ||
Q44F三通衬氟球阀要零件材料：
| 零件名称 | 材质 | |
| GB | ASTM | |
| 阀体、阀盖 | WCB | A216-WCB |
| 密封圈 | PTFE、对位聚苯 | PTFE、对位聚苯 |
| 球体 | 1Cr18Ni9Ti | SS 304 |
| 阀座、阀杆 | 2Cr13 | A246-416 |
| 双头螺栓 | 35CrMoA | A193-B7 |

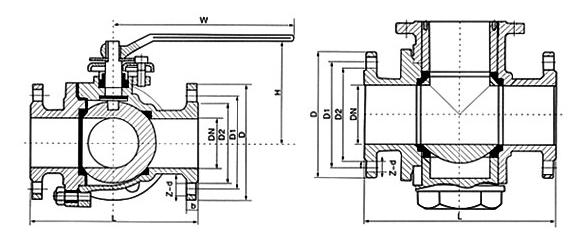

Q44F三通衬氟球阀尺寸和外形：
| 型号 |
公称通径 DN(mm) |
尺寸(mm) | |||||||||
| L | L1 | D | D1 | D2 | b | f | Z-d | H | W | ||
|
Q44F-16C (P) (R) |
15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
| 20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 |
130
|
|
| 25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-14 | 120 | 140 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
| 40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
| 50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-18 | 182 | 220 | |
| 65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
| 80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
| 100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
| 125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
| 150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
| 200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
| 250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
| 300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 | |
