Q41F46-16C衬氟球阀
Q41F衬氟球阀产品用途
衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果明显。
Q41F衬氟球阀产品特点
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除"熔融碱金属和元素氟"，以外其它任何强腐蚀性质。
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。
3、启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。
4、结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修 。
Q41F衬氟球阀基本参数
设计规范：遵循GB 12237，API 608，API 6D
驱动方式：手动、蜗轮传动、气动、电动。
公称压力：PN1.0～2.5(MPa)
公称通径：DN15～350mm
Q41F衬氟球阀基本型号
手动：Q41F3(全衬里) Q41F6(全衬里)
蜗轮：Q341F3(全衬里) Q341F6(全衬里)
气动：Q641F3(全衬里) Q641F6(全衬里)
电动：Q941F3(全衬里) Q941F6(全衬里)
聚四氟乙烯PTFE（F4）适用介质：强酸、强碱、强氧化剂等；使用温度-200-180度；
特点：具有优异的化学稳定性，有很高的耐热性、耐寒性；摩擦系数很低，是极好的自润滑材料，但机械性能较低，流动性差，热膨胀大。
聚全氟乙丙烯FEP（F46）适用介质：任何有机溶剂或试剂、稀或浓无机酸、碱、酮、芳烃、氯化烃等；使用温度：-85-150度；
特点：力学、电性能和化学稳定性基本与F4相同，但突出优点是动击韧性高，有极好的耐侯性和辐射性。
Q41F衬氟球阀执行标准：
设计标准： GB12237
结构长度： GB12221
法兰标准： JB/T79-94 GB9113.1-26
检验试验： JB/T9092-99
Q41F衬氟球阀性能参数
|
型号 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
|
|
工作压力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
|
适用温度（℃） |
-10～150 |
-20～150 |
|||
|
适用介质 |
腐蚀性介质 |
||||
|
材料 |
阀体 |
铸铁内衬聚四氟乙烯 |
铸钢内衬聚四氟乙烯 |
||
|
球体 |
铸钢外包聚四氟乙烯 |
||||
|
密封圈 |
增强聚四氟乙烯 |
聚四氟乙烯 |
|||
|
填料 |
聚四氟乙烯 |
||||

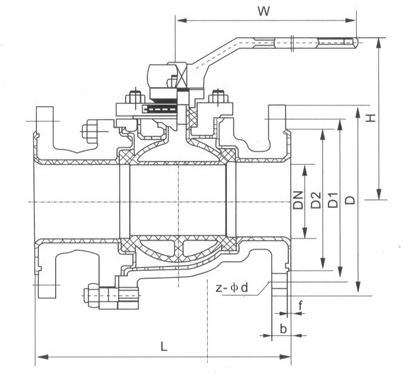

Q41F衬氟球阀主要外形和连接尺寸
|
公称通径 |
PN1.6(MPa)主要外形尺寸和连接尺寸(mm) |
参考值 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H1 |
Do |
|
15 |
130 |
95 |
65 |
45 |
3 |
14 |
4-Φ14 |
95 |
140 |
|
20 |
140 |
105 |
75 |
55 |
3 |
14 |
4-Φ14 |
98 |
150 |
|
25 |
150 |
115 |
85 |
65 |
3 |
16 |
4-Φ14 |
113 |
150 |
|
32 |
165 |
135 |
100 |
78 |
3 |
18 |
4-Φ18 |
130 |
180 |
|
40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
135 |
200 |
|
50 |
200 |
160 |
125 |
100 |
3.5 |
20 |
4-Φ18 |
140 |
220 |
|
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
145 |
280 |
|
80 |
250 |
195 |
160 |
135 |
4 |
22 |
8-Φ18 |
205 |
320 |
|
100 |
280 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
230 |
380 |
|
125 |
320 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
252 |
500 |
|
150 |
360 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
283 |
600 |
|
200 |
400 |
335 |
295 |
265 |
5 |
30 |
8-Φ23 |
325 |
750 |
|
250 |
450 |
405 |
355 |
320 |
5 |
34 |
12-Φ26 |
370 |
900 |
Q41F衬氟球阀安装注意事项：
1 、安装在保温管道上的各类手动阀门，手柄均不得向下。
2 、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》 GB 12220 的规定。对于工作压力大于 1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的 1.5 倍，持续时间不少于 5min ，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的 1.1 倍；试验压力在试验持续的时间应符合 GB 50243 标准要求，以阀瓣密封面无渗漏为合格。
3 、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
