衬氟调节阀

衬氟球阀概述：

衬氟球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏；球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性；采用全塑料衬里工艺，耐介质的强腐蚀。

衬氟球阀适用介质

各种有机溶剂，无机腐蚀液(氧化性酸类)

使用温度：-195~120

特点：耐热性，电性能和化学稳定性仅次于F4，机械强度，蠕变性能，硬度比F4好些

聚丙烯： RPP

适用介质：无机盐类的水溶液，无 机 酸类，碱类的稀或浓溶液。

使用温度：-14~80

特点：最轻的塑料之一，其屈服，拉伸和压缩强度，硬度均优于低压聚乙烯，有很突出的刚性，耐热性好，易成型，优廉。改性后动击性，流动性，弯曲弹性。

聚氯乙烯: 硬质)PVC

适用介质：耐水，浓碱，非氧化性酸，链烃，油和臭氧等。

使用温度：0-55

特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接

及粘合，价格较低。

聚四氯乙烯 PTFE(F4)

使用介质：强酸，强碱，强氧化剂等。

使用温度：-200~180

特点：具有优异的化学稳定性，有很高的耐热性，耐寒性，磨擦系数很低，是极好的 自润滑材料，但机械性能较低，流动性差，热膨胀大。

聚偏氯乙烯 PVDF(F2)

使用介质：耐大多数化学药品和溶剂，

使用温度：-70~100

特点：拉绅强度与压缩强度比F4好，耐弯折，耐候，耐辐射。耐光和老化等，最大特 点是韧性好，易成型。

聚烯烃：PO

适用介质： 各种浓度的酸碱盐及某些有机溶剂。

使用温度：-58~80

衬氟球阀型号

Q41FA-10/16、Q41F46-10/16、Q41F40-10/16、Q41F2-10/16、Q41PO-10/16、Q41J(X)-10/16、Q41FA-150Lb、Q41F46-150Lb、Q41F40-150Lb、Q41F2-150Lb、Q41PO-150Lb、Q41J(X)-150Lb Q641F46、Q941F46、Q41FS、Q41F-6S。

设计制造规范：GB/T12237 API608 API 6D GB/T12221 ANSI B16.10 GB/T13927 API 598 GB/T13927 API 598

衬氟球阀门结构为全通径浮动球式（二段式）和全通径固定球式（三段式），主要用于截断或接通管路中的腐蚀性介质，并可用于流体的调节与控制，与其它阀类相比，有如下特点：

1、流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。
2、开关迅速、方便，只需将球体旋转90°，便完成开户和关闭动作。
3、采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。
4、可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。

5、球体与阀杆融为一体，消除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。

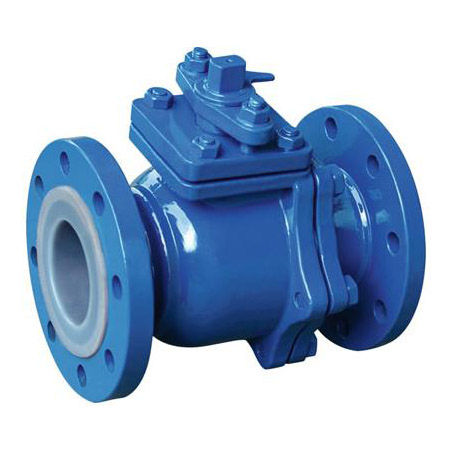

衬氟球阀
